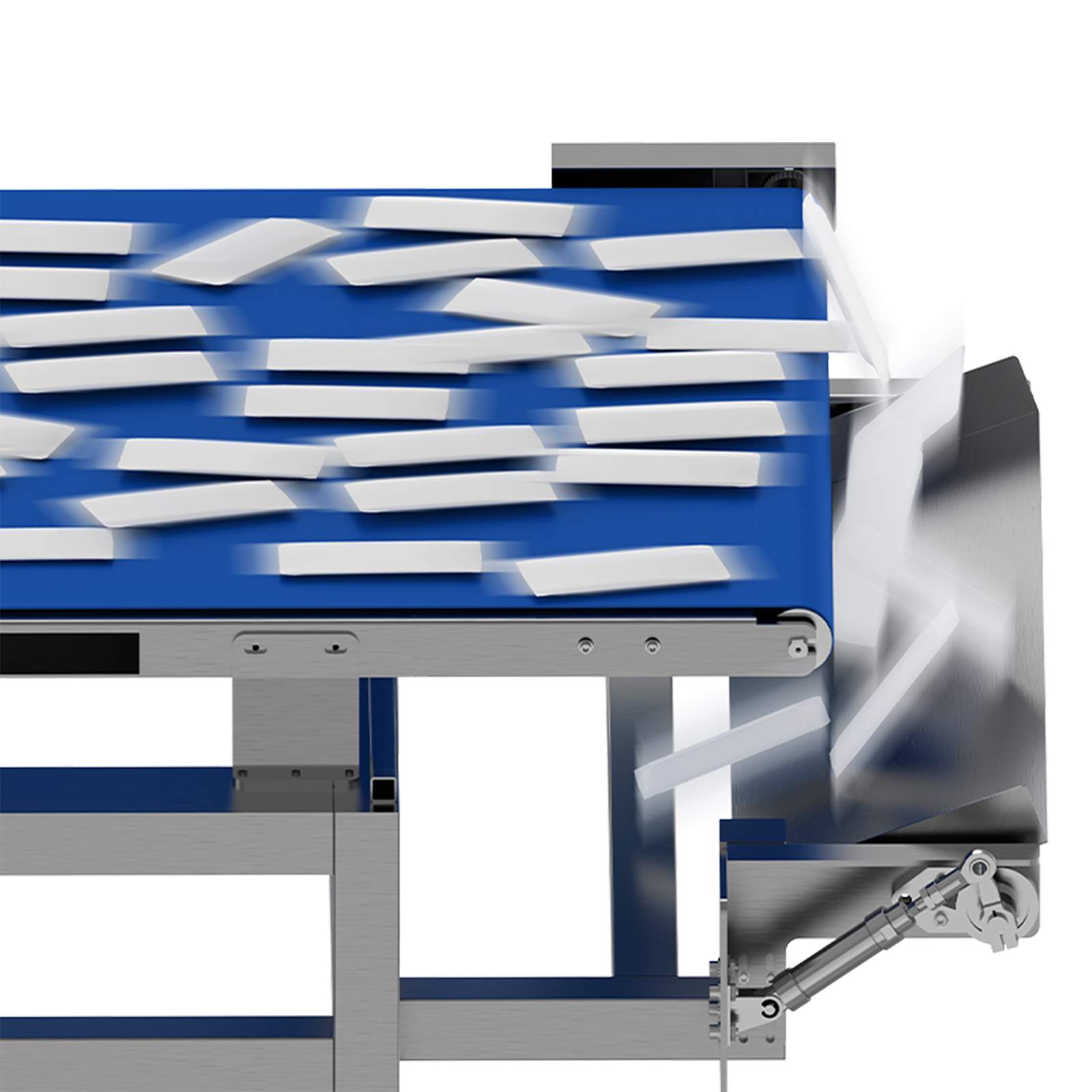

翻板式剔除

翻板式剔除方案采用上下摆动的翻板结构，通过翻板的角度变化快速改变产品输送路径，使不合格产品顺势落入剔除区域，合格品则沿原输送方向平稳前行。该方案动作敏捷，尤其适配散装、散料过的产品，能在高速检测下高效剔除不合格产品。

所属分类：
剔除分选器
浏览次数： ...
发布时间： 2026-01-15

联系我们

产品详情
演示视频

1. 方案介绍

翻板式剔除方案采用上下摆动的翻板结构，通过翻板的角度变化快速改变产品输送路径，使不合格产品顺势落入剔除区域，合格品则沿原输送方向平稳前行。该方案动作敏捷，尤其适配散装、散料过的产品，能在高速检测下高效剔除不合格产品。

2. 原理

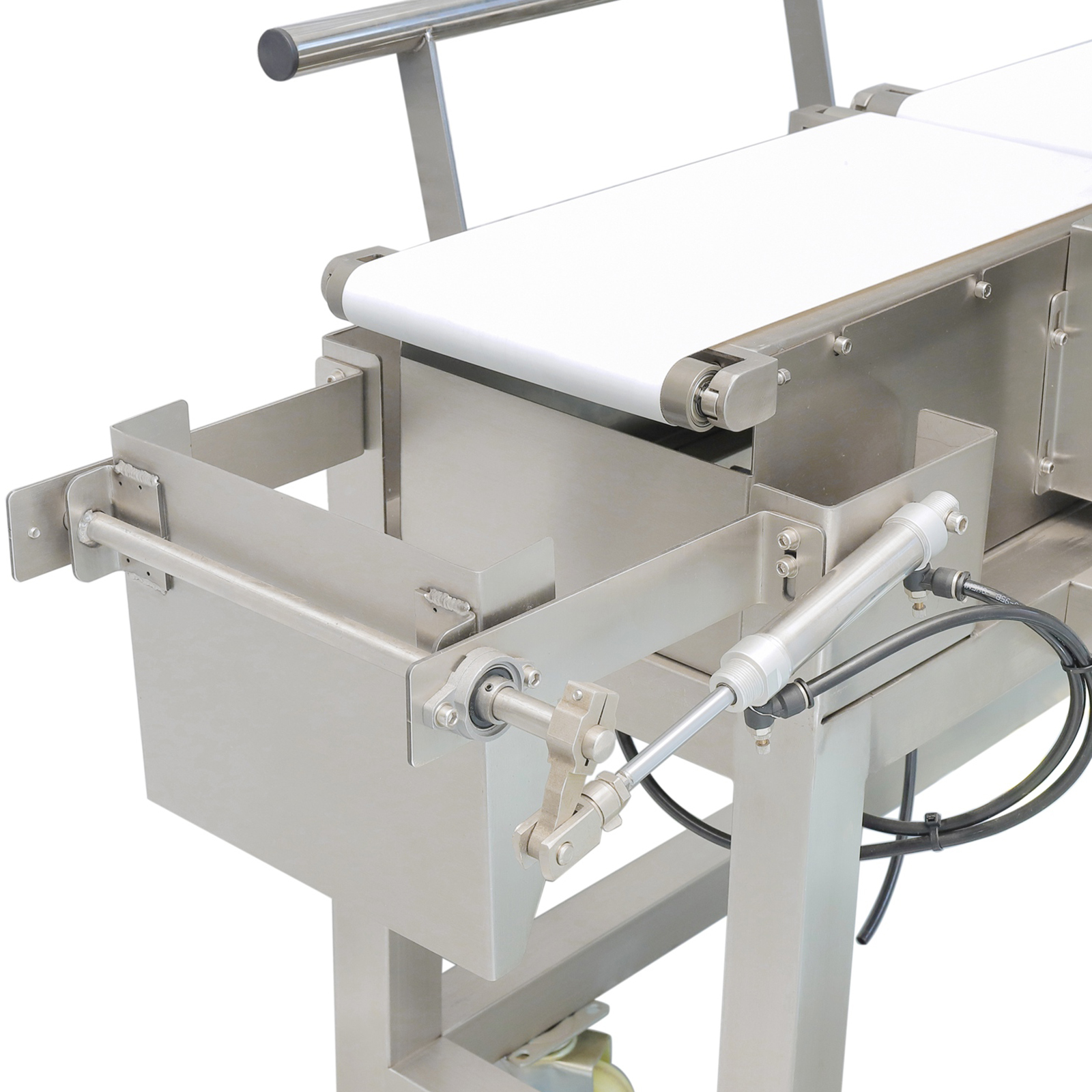

剔除工位处的翻板以垂直于输送带的轴为中心实现上下摆动，初始状态下翻板与输送带平面平齐，确保产品顺畅通过；当检测系统识别到不合格产品后，控制系统根据产品实时位置和流水线速度，精准触发翻板驱动机构，翻板绕轴向下摆动形成倾斜通道，不合格产品在自身惯性及翻板引导作用下滑入下方剔除收集装置；待不合格产品完全脱离主输送带后，翻板迅速向上复位至初始位置，避免影响后续合格品输送。

3. 适合的产品

适用于各类散装或形态不规则的产品，如散装糖果、面包、坚果，辣椒、蜜饯、速冻丸子等；

4. 注意事项

• 根据产品的宽度和高度调整翻板的尺寸和旋转角度，确保剔除通道能顺利容纳不合格产品；

• 定期检查翻板的旋转轴和驱动机构，添加润滑油，避免出现卡滞或磨损，保证动作的流畅性。
